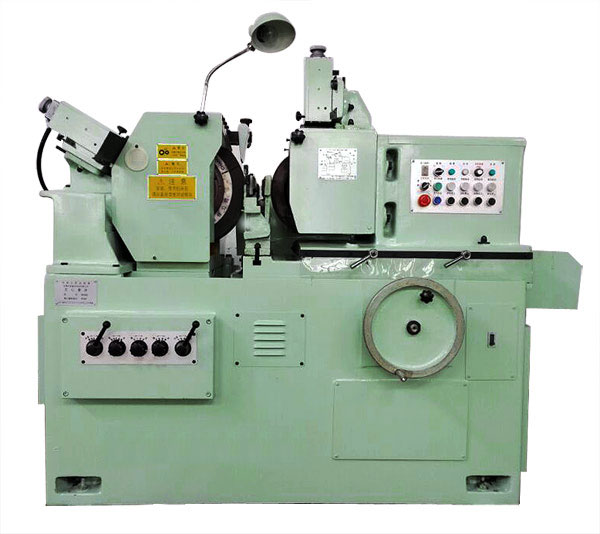

M1050Aセンタレス研削盤
|
本設備は円筒部品、リング状部品の外径研削が出来て量産にも適している。切り込み構造採用によりテーパー.1：20以下の円錐形部品、回転部品のインフィードの加工もできます。
設備構造の特徴と性能
1,調整車台スライドは片面移動式構造
2,砥石軸は片持ち構造を採用することにより砥石の交換が便利です。
3,砥石軸は片側動圧（メタル）軸受を採用します。
4,調整車軸は片持ち構造を採用することにより調整車の交換が便利です。
5,調整車軸はテーパコロベアリングを採用します。
6,調整車の周速はインバーターより調整します。
7,客先のご要望にて切り込み条件の選択が可能
| 磨削工件直径 |
|
通磨
|
5~50mm |
| 切入磨(特殊订货) |
7~50mm |
| 最大磨削长度(标准托架) |
120mm |
| 砂轮规格 |
P400×150×203mm |
| 导轮规格 |
PSA300×150×127mm |
| 砂轮转速 |
1668r/min |
|
导轮转速(无级) |
20~200r/min |
| 导轮回转角 |
|
| 垂直面内 |
-2°~ +5° |
| 水平面内 |
-1°~ +3° |
| 进给手轮刻度每格进给量 |
0.002mm |
| 总行程量 |
3.5mm |
| 快速行程量 |
2.0~3.5mm |
| 慢速行程量 |
0~1.5mm |
| 砂轮与导轮中心连线至托架底面距离 |
220mm |
| 机床总功率 |
13.78kW |
| 机床外形尺寸(含润滑油箱和水箱) |
1920mm×1681mm×1479mm |
| 机床净重 |
2800kg |
加工精度
（標準加工品 φ20×90mm，S45C）
真円度：： 0.001mm
円筒度：0.002ｍｍ（スルフィード）
0.003mm(ｲﾝﾌｨｰﾄﾞ)
面粗度：Ra0.32μm
|
|
|
|
|
